Opis produktu

System MiQueL przeznaczony jest do urządzeń wymagających precyzyjnego smarowania przy minimalnym zużyciu środka smarnego (obróbka na sucho) oraz przy smarowaniu natryskowym.

Dzięki zastosowaniu elektrozaworu istnieje możliwość zastosowania jednocześnie 8 modułów dozujących. W każdy z modułów dawka oleju i powietrza jest ustawiana indywidualnie, niezależnie od pozostałych modułów.

Pneumatycznie sterowana wytwornica mgły olejowej – precyzja i kontrola w smarowaniu

Wytwornica mgły olejowej MiQuel to zaawansowany system powietrzno-olejowy przeznaczony do smarowania minimalną ilością oleju, zapewniający jednocześnie skuteczne chłodzenie mgłą olejową. Rozwiązanie to znajduje zastosowanie głównie w obrabiarkach podczas procesów obróbki suchej lub w urządzeniach do plastycznej obróbki blachy. Dzięki możliwości niezależnego sterowania poszczególnymi modułami urządzenie może jednocześnie obsługiwać do 8 punktów smarowania, wykorzystując zintegrowane elektrozawory.

Chłodzenie mgłą olejową dopasowane środowiska pracy

Każdy moduł wytwornicy mgły olejowej pozwala na indywidualną regulację ilości podawanego oleju i powietrza. Kompensator ciśnienia utrzymuje stały wydatek oleju, nawet przy zmiennym ciśnieniu na wejściu i wyjściu. Możliwość stosowania dysz koaksjalnych oraz jedno-przewodowych dodatkowo zwiększa elastyczność systemu.

Wytwornice mgły olejowej – czystość pracy, niezawodność i funkcjonalność

Wytwornice mgły olejowej MiQuel wyróżniają się mechanizmem cofania oleju po wyłączeniu urządzenia. Rozwiązanie to zapobiega niekontrolowanemu wyciekowi kropli oleju z przewodu podającego. W wersjach coax mechanizm czyszczący jest zintegrowany z syfonem olejowym, zwiększając bezpieczeństwo i żywotność instalacji.

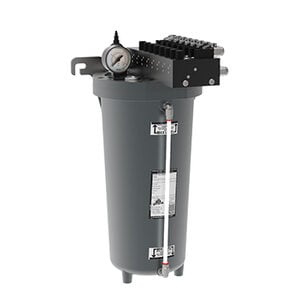

Konstrukcja obejmuje m.in. zbiorniki o pojemności 1 l lub 3 l, wizualny wskaźnik poziomu, czujnik minimalnego poziomu oleju oraz uchwyty mocujące ułatwiające instalację. Dodatkowe elementy, takie jak manometr, narzędzia do demontażu przewodów czy wejście sprężonego powietrza, zapewniają wygodną obsługę i kontrolę parametrów pracy. Zawór autokompensacyjny oraz precyzyjne regulatory dopływu powietrza i oleju umożliwiają utrzymanie stałych warunków smarowania.

Specyfikacja techniczna:

  • Zbiornik: 1l – 3l
  • Regulowany wydatek: 0 ÷ 2ml/min (olej 10cSt – 32 cSt), 0 ÷ 0.5 (olej 32cSt – 100 cSt)
  • Ciśnienie robocze powietrza: 4 ÷7 bar
  • Ciśnienie robocze oleju: 2,5:1 w stosunku do ciśnienia powietrza
  • Olej: olej mineralny 10 ÷100 cSt
  • Maksymalna liczba modułów: 8
  • Niezależna regulacja, kontrola poszczególnych modułów
  • Kompensator ciśnienia podtrzymujący stałą dawkę oleju nawet jeżeli ciśnienie na wejściu i wyjściu jest zmienne
